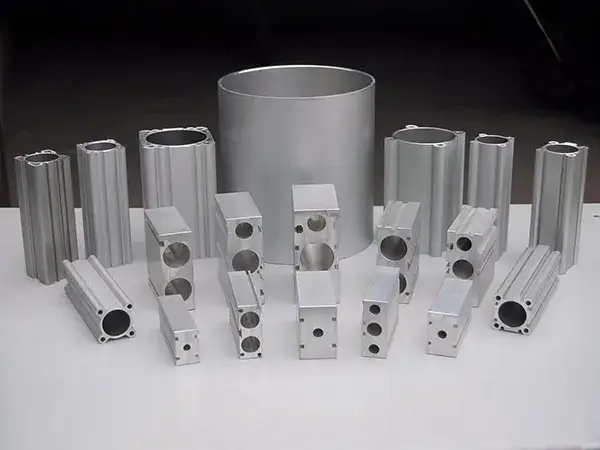

Tubos de aluminio para cilindros neumáticos

Una estructura ligera, un diámetro interior preciso y un tratamiento superficial confiable son aspectos clave del rendimiento de un tubo para cilindros. Compass Power Tech fabrica tubos de aluminio para cilindros neumáticos y aplicaciones de movimiento afines, donde la reducción de peso, el movimiento suave, la resistencia a la corrosión y la estabilidad dimensional son requisitos esenciales.

Estos tubos se emplean principalmente en sistemas de cilindros, y también pueden utilizarse en generadores de oxígeno, generadores de nitrógeno, cilindros de elevación y otros equipos que requieren componentes ligeros y estables.

Contáctenos
Anodizado de alumino

El anodizado mejora la dureza superficial, la resistencia a la corrosión, la resistencia al desgaste y el acabado estético de los tubos de aluminio para cilindros. Compass Power Tech puede personalizar el color del anodizado y el espesor de la capa anódica según los requisitos del cliente.

La capacidad actual de anodizado alcanza 3.800 toneladas, y la longitud máxima de pieza anodizable es de 3,2 m.

Las opciones de anodizado disponibles incluyen:

  • Anodizado con arenado
  • Anodizado natural
  • Anodizado duro color bronce
  • Anodizado negro
  • Anodizado rojo
  • Anodizado dorado
Especificaciones técnicass
Material 6063-T5, 6005-T5, 6061-T5
Diámetro interior (mm) Ø 16– Ø 320
Tolerancia del diámetro interior ISO H9–H11
Rectitud (mm/m) ≤ 1.0
Rugosidad de la superficie (µm) Ra < 0.6
Espesor de la capa anódica (µm) ≥ 15
Dureza de la superfie (HV) ≥ 400
Diámetro (mm) Tolerancia (mm)
H9 H10 H11
16 0 ~ +0.043 0 ~ +0.07 0 ~ +0.110
20 0 ~ +0.052 0 ~ +0.084 0 ~ +0.130
25 0 ~ +0.052 0 ~ +0.084 0 ~ +0.130
32 0 ~ +0.062 0 ~ +0.100 0 ~ +0.160
40 0 ~ +0.062 0 ~ +0.100 0 ~ +0.160
50 0 ~ +0.062 0 ~ +0.100 0 ~ +0.160
63 0 ~ +0.074 0 ~ +0.120 0 ~ +0.190
70 0 ~ +0.074 0 ~ +0.120 0 ~ +0.190
80 0 ~ +0.074 0 ~ +0.120 0 ~ +0.190
100 0 ~ +0.087 0 ~ +0.140 0 ~ +0.220
125 0 ~ +0.100 0 ~ +0.160 0 ~ +0.250
160 0 ~ +0.100 0 ~ +0.160 0 ~ +0.250
200 0 ~ +0.115 0 ~ +0.185 0 ~ +0.290
250 0 ~ +0.115 0 ~ +0.185 0 ~ +0.290
320 0 ~ +0.140 0 ~ +0.230 0 ~ +0.360
A001
A001
Diámetro interior (mm) Diámetro exterior (mm) Espesor de pared (mm)
16 20 2.0
20 25 2.5
20 26 3.0
25 29 2.0
25 30 2.5
30 35 2.5
Nota: Se pueden solicitar diámetros interiores superiores a Ø 320 mm
A002
A002
No. d (mm) E (mm) A (mm) T (mm) 4×Ø d1
1 32 44 32.5 8.2 5.1
2 40 51 38 11 5.1
3 50 64 46.5 17 6.7
4 63 75 56.5 26 6.7
5 80 93 72 28 8.7
6 100 111 89 35 8.7
7 125 134 110 55 10.3
Servicios adicionales personalizados
  • Corte a medida: Los tubos de aluminio para cilindros pueden cortarse a la longitud de trabajo o de ensamblaje que requiera el cliente.
  • Achaflanado de extremos: Ambos extremos del tubo pueden chaflanarse para facilitar el mecanizado, el ensamblaje y la instalación.
  • Desarrollo de moldes personalizados: Pueden desarrollarse perfiles personalizados según los planos o requisitos de aplicación del cliente, ajustándose a estructuras de cilindro y diseños de equipo específico

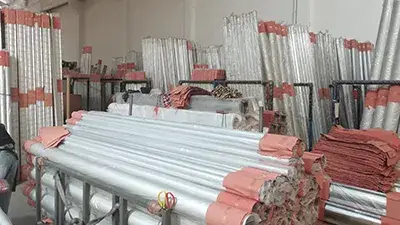

Embalaje y transporte

Los tubos de aluminio para cilindros se embalan con protección superficial adecuada para reducir rayaduras, deformaciones y daños durante el transporte y el almacenamiento. El embalaje puede ajustarse según el tamaño del producto, el tratamiento superficial y los requisitos de envío del cliente.

Embalaje y transporte
¿Busca componentes metálicos de alta precisión?

Fabricamos ejes rectificados de precisión, tuberías de acero inoxidable, vástagos y tubos de aluminio para cilindros, para aplicaciones hidráulicas, neumáticas, de maquinaria, energía y transporte. Contáctenos para recibir apoyo en la selección de material, especificaciones y personalización.
