Barras para vástagos de cilindros

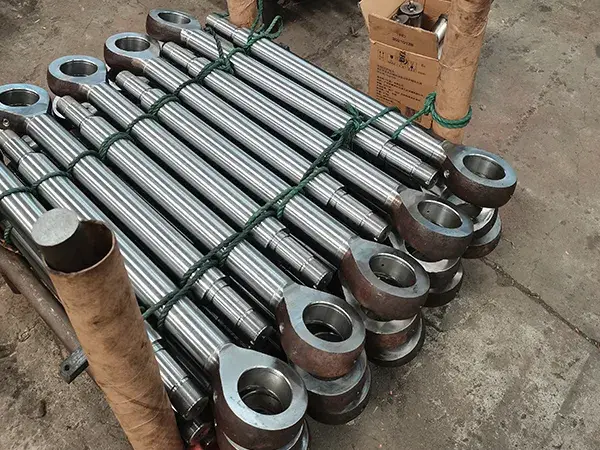

Vástagos bonificados y templados

Los sistemas hidráulicos y neumáticos de carga media suelen requerir vástagos con un núcleo más resistente del que puede ofrecer el acero al carbono estándar. Los vástagos bonificados y templados se fabrican habitualmente en acero aleado, como el 42CrMo, lo que aporta mejor templabilidad, resistencia, tenacidad y rendimiento mecánico general.

Este tipo de vástago es adecuado para cilindros hidráulicos y neumáticos de carga y velocidad medias, columnas guía, prensas, máquinas de moldeo por inyección y otros equipos que requieren un control de movimiento estable bajo mayor esfuerzo de trabajo.

Compass Power Tech puede procesar vástagos bonificados y templados como varillas de tamaño medio para cilindros hidráulicos y neumáticos, barras guía, varillas de prensa y varillas para máquinas de moldeo por inyección. La combinación de material y tratamiento térmico ayuda a los clientes a obtener mayor capacidad de carga, estabilidad dimensional y confiabilidad de servicio en condiciones de operación más exigentes.

Contáctenos

Normas

GB	ASTM	DIN	JIS	EN
45	1045	C45	S45C	C45
50	1055	CF53	S50C	-
42CrMoA	4140	42CrMo4	SCM440	42CrMo4
40Cr	5140	41Cr4	SCr440	41Cr4
34CrNiMoA	4340	34CrNiMo6	SNCM439	34CrNiMo6
60Si2Mn	9260	60Si7	SUP6, SUP7	60Si7
Gr15	52100	100Cr6	SUJ2	100Cr6
20MnV	-	20MnV6	-	20MnV6

Diámetro (mm)	Espesor de capa de cromo (mm)	Tolerancia	Redondez	Rectitud (mm/m)	Longitud estándar (m)	Rugosidad de la superficie (µm)
3–25	Ø ≤ 25mm: Min. 15µm	f7 (a petición)	≤1/2 tolerancia del diámetro	≤ 0.2	2, 3	Ra≤0.2
25–40	Ø >25mm: Min. 30µm	f7 (a petición)	≤1/2 tolerancia del diámetro	≤ 0.2	3, 6, 7.5	Ra≤0.2
40–80	Ø >25mm: Min. 30µm	f7 (a petición)	≤1/2 tolerancia del diámetro	≤ 0.2	3, 6, 7.5	Ra≤0.2
80–150	Ø >25mm: Min. 30µm	f7 (a petición)	≤1/2 tolerancia del diámetro	≤ 0.15	3, 6, 7.5	Ra≤0.2
150–200	Ø >25mm: Min. 30µm	f7 (a petición)	≤1/2 tolerancia del diámetro	≤ 0.15	3, 6, 7.5	Ra≤0.2
200–300	Ø >25mm: Min. 30µm	f7 (a petición)	≤1/2 tolerancia del diámetro	≤ 0.15	3, 6, 7.5	Ra≤0.2
Requisitos adicionales	Espesor de capa de cromo	Tratamiento térmico ①	Tratamiento térmico ②	Tratamiento térmico ③	Condición de entrega	Servicio de mecanizado
Requisitos adicionales	Personalizado	Bonificado y templado	Endurecido por inducción	Bonificado, templado y endurecido por inducción	Personalizado	Personalizado

Capacidades y equipos de fabricación propios: Rectificadoras sin centros, rectificadoras cilíndricas, peladoras, bruñidoras de rodillo, líneas continuas de temple y revenido, líneas de temple por inducción de media y alta frecuencia, hornos de caja, hornos de revenido por transportador, centros de mecanizado torno-fresadora y más.

Servicios adicionales personalizados

Longitud personalizada: La longitud del vástago puede personalizarse según los requisitos del cliente, con un máximo de 300 cm.
Achaflanado de extremos: Ambos extremos del vástago pueden chaflanarse para facilitar el mecanizado y el ensamblaje.
Mecanizado según plano: Los vástagos pueden mecanizarse conforme a los planos del cliente y entregarse como componentes listos para ensamblar, reduciendo el procesamiento posterior del cliente.

Embalaje y transporte

Para proteger los vástagos durante el transporte marítimo y el almacenamiento, Compass Power Tech utiliza embalaje con tubos de cartón antióxido. Antes de envolver, se aplica aceite antióxido de manera uniforme sobre la superficie del vástago y cera antióxido en el interior del tubo de cartón. Este proceso ayuda a reducir el riesgo de corrosión durante el transporte y garantiza que los clientes reciban vástagos de alta calidad en condiciones estables y listos para usar.
